Amiga: Faire sa propre manette d'arcade 3 boutons pour une quarantaine d'Euros
Published at 2025-08-05 23:00
Le rétro computing c'est pas donné. En plus, on trouve pas toujours ce qu'on veut.
Une manette type Arcade, c'est tout de suite 90 Euros. Et il n'y a que 2 boutons (le 3ème est certe rarement utilisé, mais ça arrive avec quelques WHDLoad).
C'est pour cette raison que je me suis fabriqué ma propre manette Amiga avec 3 boutons.
En fait, je m'en suis fabriqué 2. La seule différence est que pour la première, j'ai acheté une manette USB complète, alors que pour la seconde, j'ai acheté la manette en pièce.

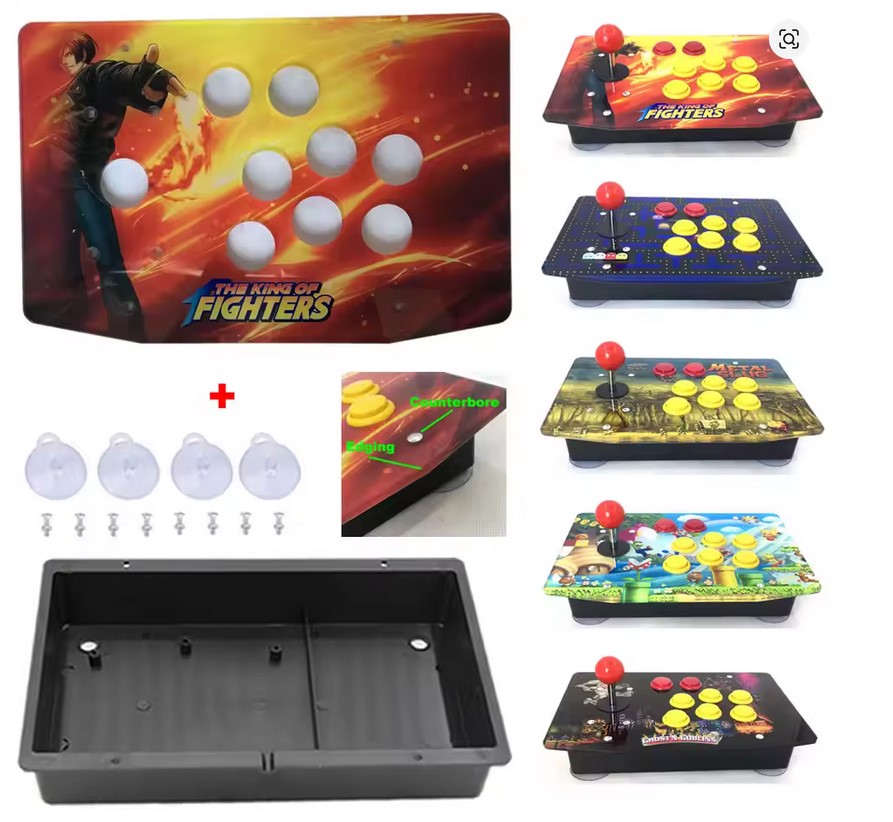

Tout d'abord, le boitier:

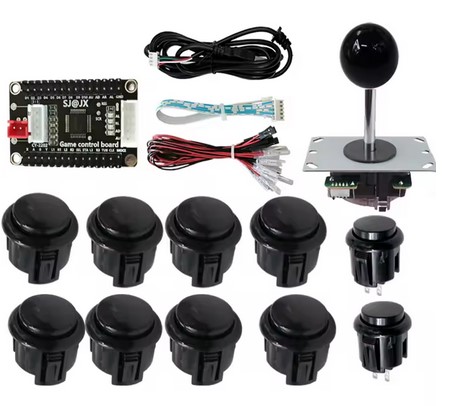

Ensuite le joystick et les boutons:

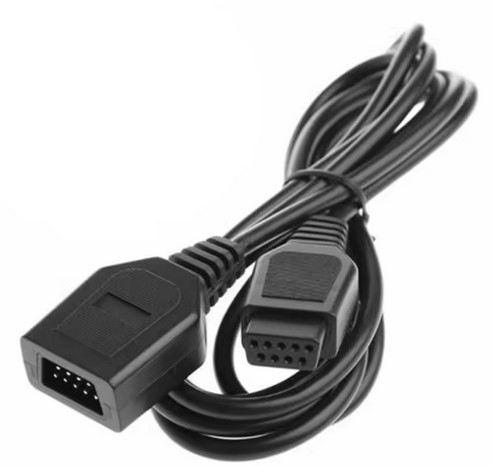

Pour finir, la rallonge DB9:
J'ai ensuite trouvé le site d'iComp.de qui possède une page très intéressante sur le port Joystick, pour une très grande partie des machines possèdant ce port.
La page iComp avec toutes les infos sur le port Joystick (Amiga mais pas que...)
Rien de très compliqué:
- Pin 1: Haut
- Pin 2: Bas
- Pin 3: Gauche
- Pin 4: Droite
- Pin 5: Bouton 3
- Pin 6: Bouton 1
- Pin 7: non utilisé
* Pin 8: Masse
- Pin 9: Bouton 2

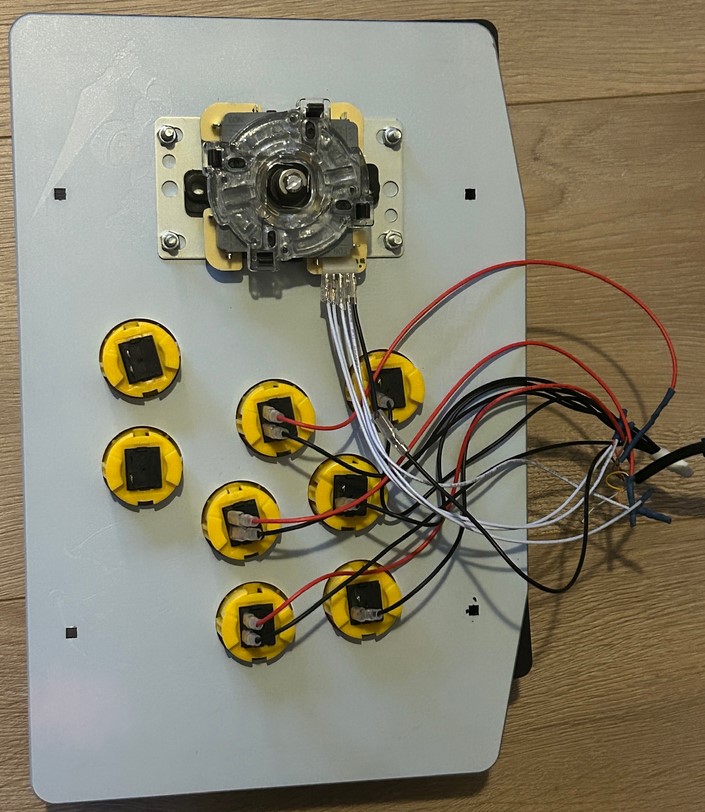

Pour les connexions, j'ai repris les câbles fournis avec le joystick, et à l'aide de gaine thermorétractable, j'ai fait la connexion avec la rallong db9:

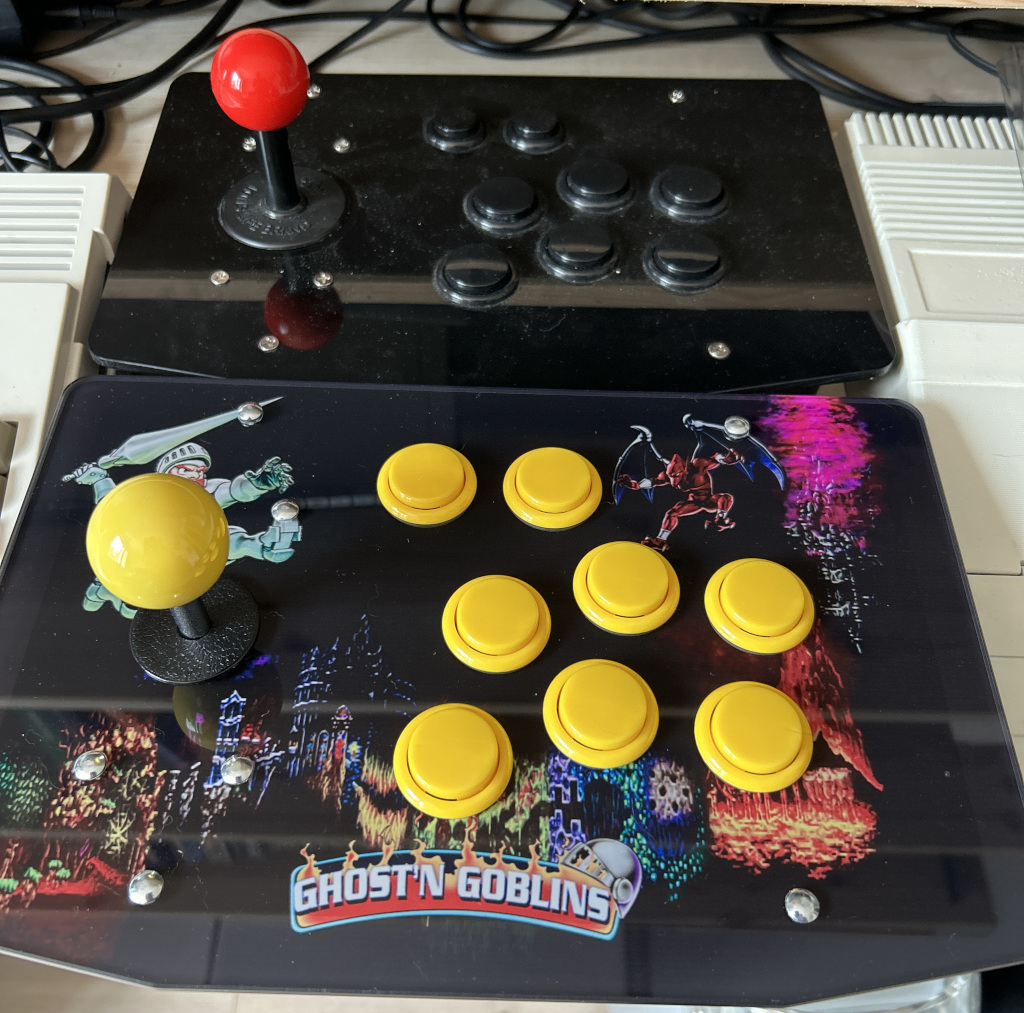

C'est pas super propre, mais ça fonctionne nickel. En plus, ça m'a couté 32 Euros pour la version toute noire, et 42 Euros pour l'autre (Ghost n Goblins).
Les pièces se trouvent sur Amazon ou sur AliExpress.
